スズキ キャリイ DA63T のスピーカー取付け

さて

前回の続き。

スズキ キャリイ DA63Tのスピーカーを取り付けていきます。

     ブログランキング・にほんブログ村へ






まずは内張りを外す。

キャリイ DA63Tの純正スピーカー取付け位置は

ドアの下側にあります。

ここに取り付けますが

ドアの内張を外さなければなりません。

取付けするスピーカーは

こちらのスピーカーです。

僕は楽天で購入。

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

280WカースピーカーPL-1048(10cmタイプ)自動車カーオーディオ2WAY/PLANTER
価格:1460円(税込、送料別) (2020/8/20時点)

楽天で購入


Clarion(クラリオン) SRT1033 10cmマルチアキシャル3WAYスピーカー(2 本1組) SRT1033

こちらのスピーカーを取り付けていきます。

ドアの内張りの外しかた。

まず、

ドアロックを外す。

回すと外れます。

細いマイナスドライバーで

取っ手のフタを外します。

中に̟̟プラスねじがあるので外します。

こちらもプラスねじ。

そして

窓のハンドル(クルクル)を外しますが

これがなかなか大変でした。

この金属のピンを外すと抜けてきます。

構造を理解するまで悩むと思いますが

マイナスドライバー(太)を差し込み

(隙間を広げ)

細いマイナスドライバーで矢印部分を押すと

外れます。

これで

内張りが外れます。

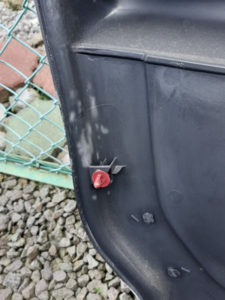

内張りは

クリップで止まっているだけなので

ヘラ(スクレーバー)などであおってやると

外れます。

スピーカーを取り付けて配線を通す。

内張りをはずすと

黄色の防水シートが出てきます。

スピーカーの穴が出るとこまで

剥がします。

(カップ焼きそばの要領で)

配線をドア下側の穴から通します。

防水シートにアバウトに

スピーカーが入るくらいの穴をカッター等で

開けます。

さっきのドアの穴から

今防水シートに開けた穴に配線を通します。

余った配線を束ね、

スポンジテープでくるみます。

(カタカタ音対策)

配線の先端に

平型端子を電工ペンチで取付け、

スピーカーと接続。

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

エーモン工業 1133 平型端子(スピーカー用)スピーカーへの接続に
価格:199円(税込、送料別) (2020/8/20時点)

楽天で購入

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

高儀 【メール便での発送商品】 電工ペンチ 裸・絶縁端子両用 DP-1 TKG-1118790
価格:913円(税込、送料無料) (2020/8/20時点)

楽天で購入

スピーカーを

ドアに取り付けます。

ビス穴0.5㎜位。

少し太めのビスでも無理やり装着。

防水シート下側を貼りなおします。

ドア側はこれで完了。

ここからが本番。

車体側の配線を取り回します。

まず

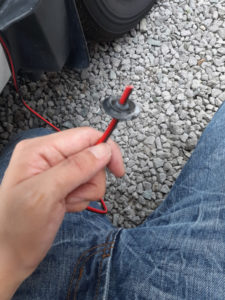

こちらのゴムのキャップを外します。

ゴムキャップにドリル等で穴をあけ

配線を通します。

ゴムキャップを

外した穴から配線を通します。

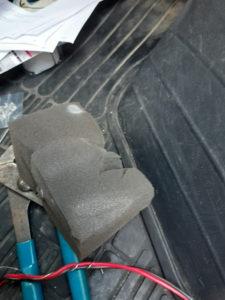

運転席側ダッシュボード下穴部分に

スポンジが挟まっているのでこれを外します。

ここからがヤバい。

先ほど外したゴムキャップ穴から

針金を通して車体側の穴に通していきますが

これが激ムズなので

気長に通します(笑)

通ったら針金の

端に配線を括り付け

通します。

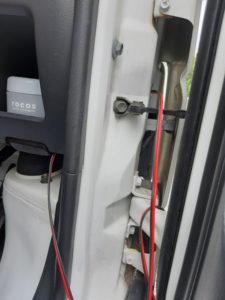

ドアと車体の間の配線に

蛇腹(配線カバー)を付けます。

同じように助手席側も進めます。

デッキとスピーカー配線を接続する。

デッキを外していきます。

(デッキの外し方は前の記事参照)

スズキ キャリイ DA63T のデッキ交換
コロナ禍により僕の仕事にもとうとう影響が出始めています。 僕は電子部品の製造工場で勤務しているのですが、 新型コロナウイルスの影響で物が売れないので&...

スピーカー配線にギボシ端子を付けます。

デッキ側ハーネスにつなげていきます。


エーモン ギボシ端子セット 20セット 2970

デッキを戻します。

余った配線を束ねてタイラップ等で止めていきます。

最初、

窓のハンドルの外し方がわからず

時間がかかってしまいました。

慣れが必要です。

その後は

順調に進みましたが、

配線を車体側に通す作業でかなり時間がかかってしまいました(-_-;)

車体側の穴をふさいでいる

スポンジをどうやってとればよいか

全く分からず、

助手席側と見比べて初めて打開策が見つかりました。

わからなくなったら

反対側を見る

のも大事。

かくして

僕のスズキ キャリイは

軽トラとは思えぬ音質に変わりました。

快適です(^-^)

本日は僕のブログを最後までお読みいただき

本当にありがとうございました!!

↓前の記事

スズキ キャリイ DA63T のデッキ交換
コロナ禍により僕の仕事にもとうとう影響が出始めています。 僕は電子部品の製造工場で勤務しているのですが、 新型コロナウイルスの影響で物が売れないので&...

※あくまでも素人のDIY記事です。

参考程度に作業を行ってくだされば幸いです。
